1. 什么是凸轮轴?
        凸轮轴是一种具有一系列突出凸轮的杆,旨在将旋转运动转换为直线运动。
        就发动机而言,凸轮轴是发动机的一部分,用于调节内燃机进气门和排气门的打开和关闭。凸轮轴有多个凸轮。它有许多径向凸轮,可以移动进气阀或排气阀。该凸轮在进气门和排气门上滑动。
        凸轮将凸轮轴的旋转运动转换为过滤器或从动件的往复运动。该轴允许吸入和排出发动机内的燃油。
        凸轮轴的工作取决于凸轮的工作和气门的功能。进气阀和排气阀安装在气缸盖上,凸轮安装在这些阀上。气缸盖挡住了喷嘴,喷嘴允许吸入或排出燃油,需要往复运动。
        简单地说,凸轮是一个将旋转运动转换为线性运动的单元,反之亦然。凸轮轴上的凸轮通过径向转动模式和垂直于旋转轴移动的从动件实现位移。凸轮轴的位置根据发动机的设计而变化。



2. 凸轮轴是如何工作的?



        凸轮轴的主要功能是在适当的时候打开进气门和排气门。曲轴驱动该轴。它通过皮带或啮合齿轮与曲轴相连。
        凸轮轴的运动比曲轴慢。曲轴转两圈后,它完成一圈。在四冲程发动机中,凸轮轴的工作方式如下:
· 当活塞从上止点移动到下止点(向下)时,它将运动传递到曲轴。
· 曲柄接收活塞运动并将其转换为旋转运动,然后开始旋转。
· 曲轴通过齿轮或皮带连接到凸轮轴。
· 当曲轴将其旋转运动传递到凸轮轴时,凸轮轴将这种旋转运动转换为往复运动,并按压进气门,然后打开它。
· 当阀门打开时,燃油开始进入燃烧室。
· 在吸入和压缩冲程后,燃烧的空气-燃料混合物在燃烧室中膨胀,迫使活塞向下移动。
· 在活塞向下运动期间,曲轴再次接收运动并移动凸轮轴。
· 当排气门的凸轮接收到这一运动时,它会按压排气门并将其打开,从而使废气排出燃烧室。



3. 凸轮轴结构材料
        固体材料最常用于制造凸轮轴。这是因为这种凸轮轴提供了很大的刚性。铸铁也用于制造凸轮轴,因为铸铁具有更高的强度。
        由冷硬铸铁工艺制成的凸轮轴可以提供优异的耐磨性,因为冷硬方法会使材料硬化。不同的材料与铁混合,以产生最适合其应用的特征。
        当需要较少的产量和卓越的质量时,一些行业也会使用钢坯。但与其他工艺相比,这个工艺需要很高的时间和成本。这些轴在铣床和车床上通过机加工、铸造或锻造制造。它们是通过锻造、铸造和车床和铣床加工制造的。

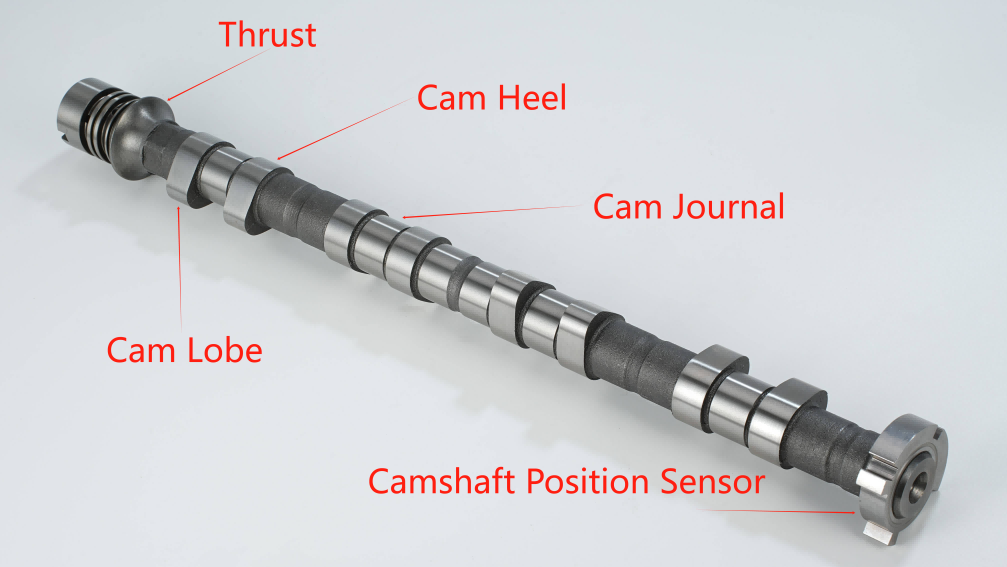

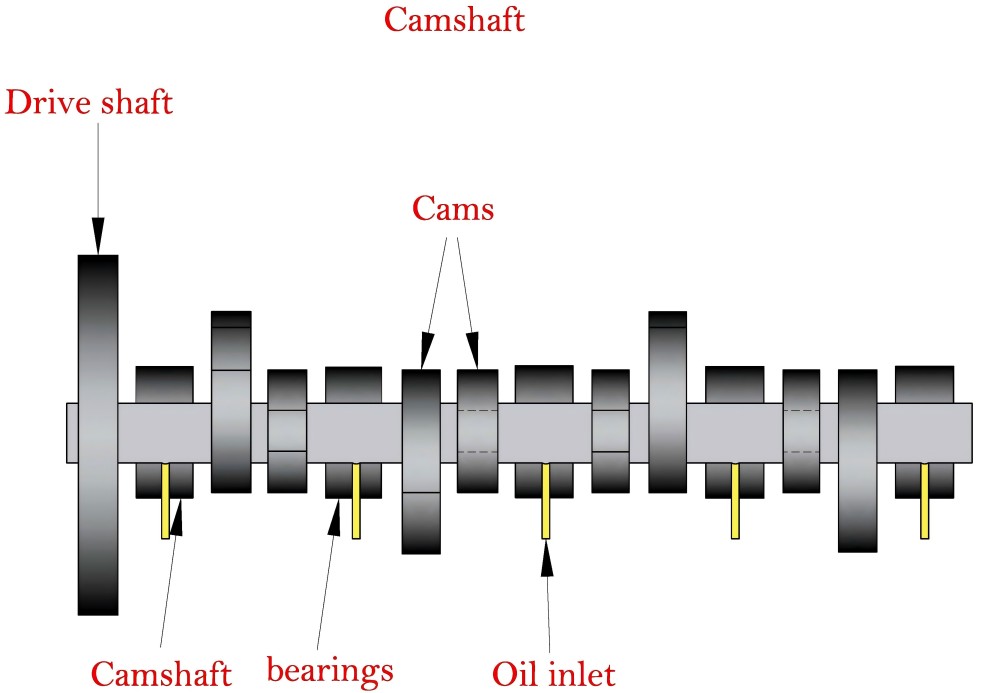

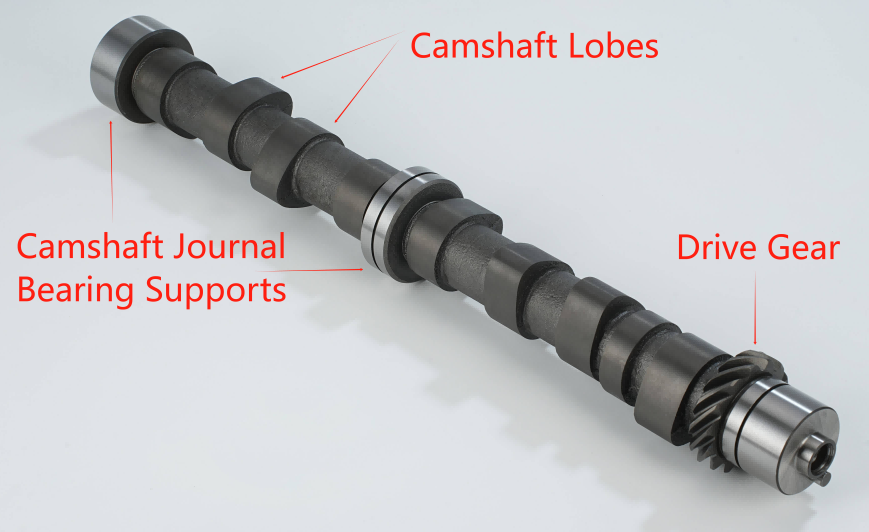

4. 凸轮轴部件
凸轮轴有以下主要部件:
1. 凸轮运动
2. 凸轮
3. 轴颈
4. 凸轮桃尖
5. 结束
6. 轴承
1. 凸轮运动
        它是一种特殊类型的滚针轴承或滚子,遵循凸轮凸角轮廓。它也被称为跟踪追随者。凸轮从动件有不同的配置,但最重要的特征是凸轮从动件与配合部件的连接。轭架凸轮从动件的中心有一个孔,螺柱凸轮从动件使用螺柱。
        在没有该凸轮轴部件的情况下,凸轮不是很有用,因为凸轮从从动件获得支撑,将旋转运动转换为往复运动。从动件具有凸轮从动件轴承,使凸轮从动件能够将旋转运动转换为往复运动。
        从动轴承也有不同的设计,但通常采用非常厚的外圈制造。轴承的这种厚外圈设计允许从动件吸收高径向载荷,而软心可以承受高载荷而不会损坏部件。
       根据应用要求,凸轮从动件需要球或针以及铬或不锈钢等特殊材料。
2. 凸轮
        凸轮是一种通过直接接触将所需运动传递给从动件的装置。该凸轮轴部件的主要目的是将曲轴的旋转运动转化为直线运动。
        它采用单瓣非圆形设计。从动件在凸轮转动时通过凸轮获得运动。每个发动机的凸轮轴都有多个凸轮。
        凸轮安装在气门上。它负责调节进气门和排气门的打开和关闭。
        凸轮正时对内燃机的性能非常重要。凸轮的旋转打开气缸的吸气阀和排气阀。凸轮的正确正时对于确保在正确的时间喷射和排出燃油非常重要。
3. Main Journal轴颈
        主轴颈的主要目的是在凸轮轴围绕发动机旋转时保持其位置。
4. Lobes凸轮桃尖
        凸轮轴凸角随着活塞的运动而旋转。该部件的速度根据发动机的转速而变化。凸轮的主要目的是打开和关闭入口和出口阀。
5. Ends
        凸轮轴的前端设计为将皮带与曲轴连接起来。凸轮的后端使用一个特殊的齿轮来旋转电机分配器。点火正时与发动机的其他部件相同。
6. Bearing
        轴承与发动机主喇叭一起安装。它可以防止凸轮轴在发动机发生故障时损坏发动机缸体。轴承有助于保持凸轮轴的完美旋转。



5. 凸轮轴的类型

凸轮轴主要有以下几种类型:

· 基于凸轮轴使用的挺杆
· 基于凸轮轴驱动件形状


基于凸轮轴使用的挺杆
1) 平面挺柱凸轮
        平面挺杆凸轮实际上不是平的。这些凸轮在脸上有一个小冠。它安装在升降器和凸轮相对移动的地方,升降器在凸轮上旋转。该凸轮的凸角采用小锥形设计制造。
        必须将挺杆转向凸轮,以避免不必要的损坏性磨损。与滚子挺杆相比,平挺杆重量轻,质量轻。很容易猜测平挺杆位于凸轮凸角的死凸角中心。这些凸轮比滚子凸轮便宜。因此,平面凸轮更具吸引力。
2) 滚子凸轮
        滚子凸轮的圆形尖端允许滚子在高升程下长时间保持气门打开,这会影响燃油-空气混合气要求。瓣叶的形状也使阀门能够更快地打开。
        这些凸轮轴的主要优点是它们减少了内摩擦,允许更剧烈的凸轮轮廓,并有利于高速。这些具有很高的耐用性。换句话说,它有无限的使用寿命。
        滚子凸轮可以反复使用。它们减少摩擦,增加动力。它还通过减少磨损来延长使用寿命。

基于凸轮轴驱动件形状

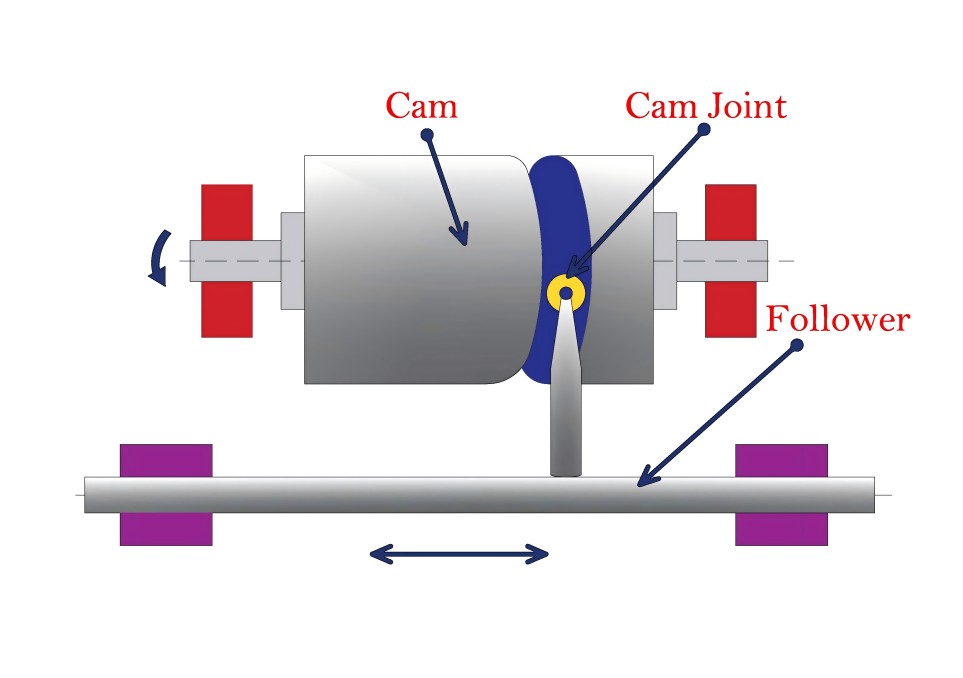

1) 圆柱凸轮
这种凸轮呈圆柱形。
它也被称为鼓形凸轮。
圆柱形凸轮的表面有一个凹槽。
凸轮从动件利用这种凹槽切割来运动。
该凸轮轴的凸轮轴线平行于从动构件的运动方向。

2) 径向凸轮
径向凸轮也称为平面凸轮或盘形凸轮。
它被称为径向凸轮,
因为它的轴线垂直于从动件的运动方向。
这种凸轮的轮廓板不规则。
该板用于将凸轮的运动转换为凸轮从动件或从动构件的运动。

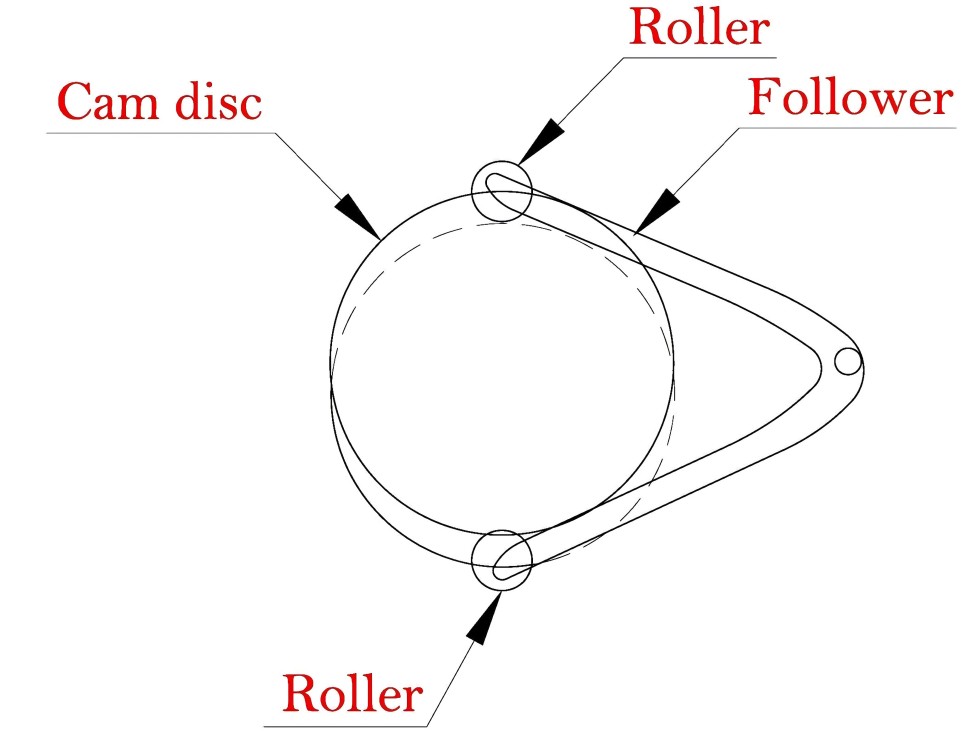

3) 共轭凸轮
它有两个滚轮。
该凸轮轴的从动件或驱动器与这些滚子相连。
辊子倾向于限制其他辊子的运动,
以便它们可以消除噪音并产生安静的操作。
这些凸轮用于需要凸轮轴安静工作的应用。


4) 弧面凸轮
这个凸轮的设计与圆柱形凸轮非常相似。
主要区别在于,圆柱形凸轮通过凹形或凸形组件进行替换。


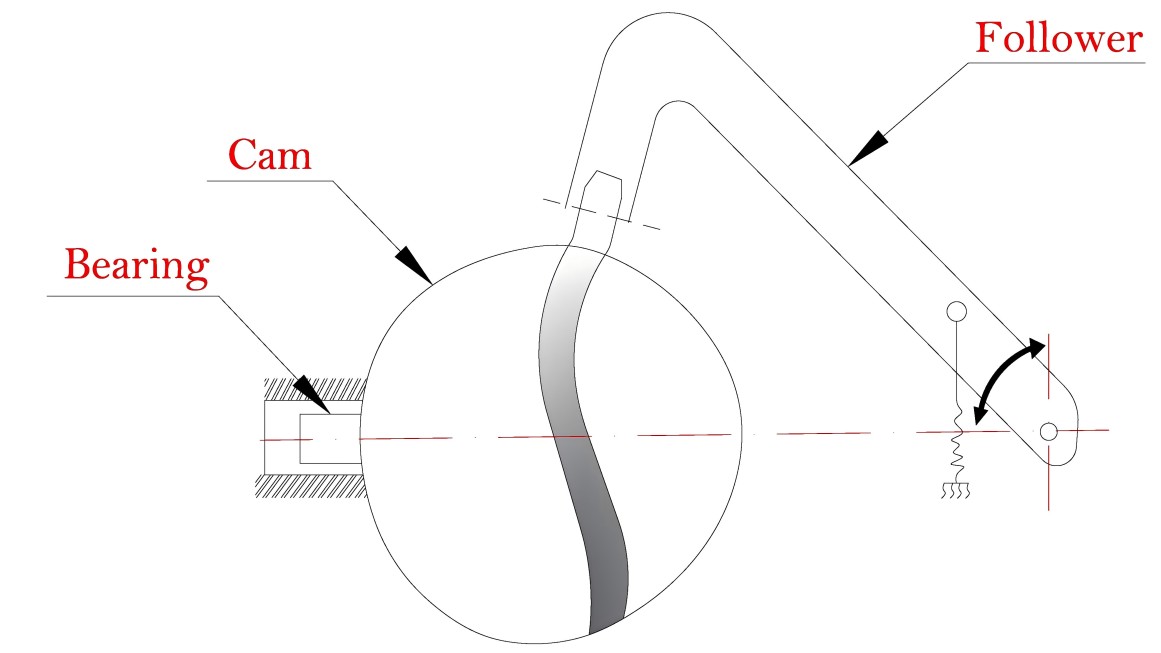

5) 球形凸轮
球面凸轮的弯曲设计上有一个凹槽。
它呈球形。
从动件穿过凹槽。
从动件的运动垂直于球面凸轮的旋转轴。


6) 转化凸轮
该凸轮包含一个带槽的轮廓板。
从动构件沿着凸轮槽表面摆动。


7) 心形凸轮
它被称为心形凸轮,因为它有不对称的心形。
从动件沿着凸轮边缘运行。
它具有平稳连续的运动。
这种类型的凸轮最常见的是将电缆垂直缠绕在螺线管上。

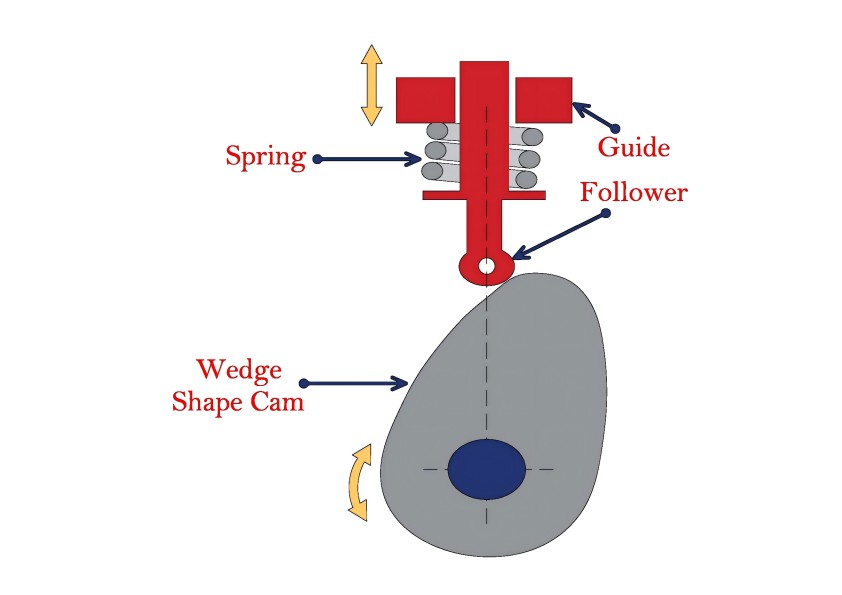

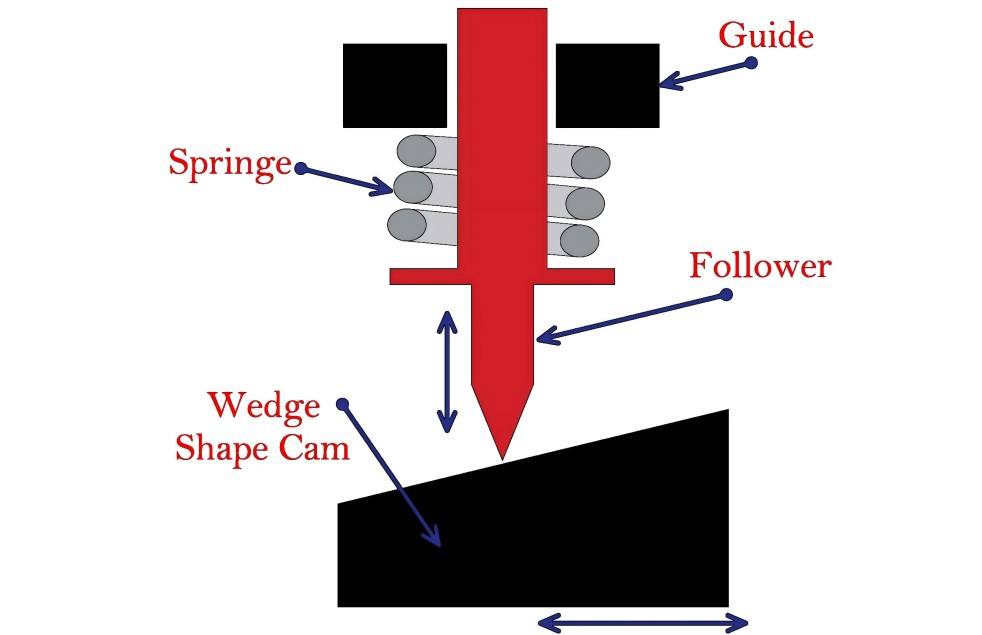

8) 楔形凸轮
这个凸轮的末端有一个尖的形状和一个宽的底座。

驱动器相对于凸轮有滑动运动。

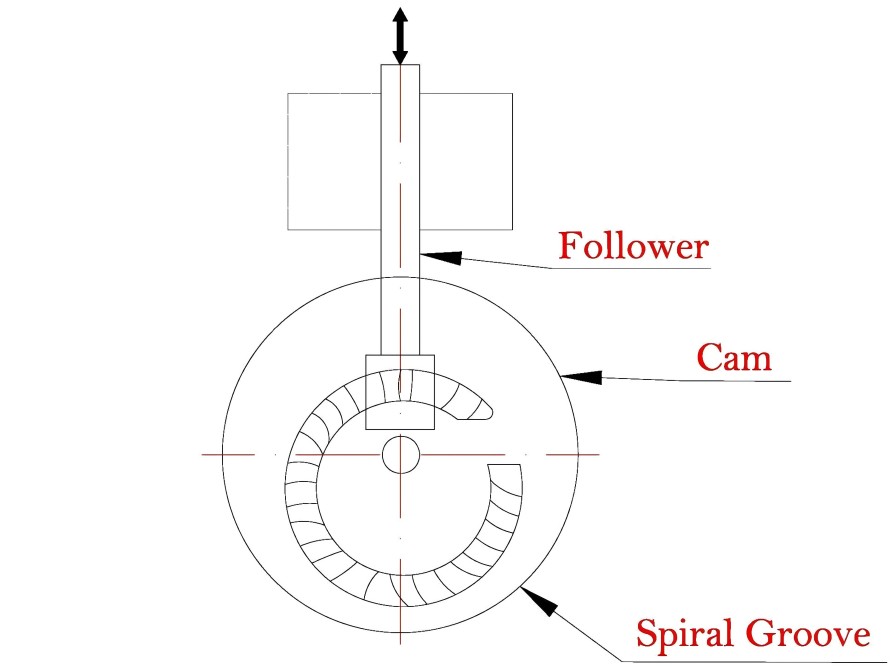

9) 螺旋凸轮
它是一个螺旋半圆形轮廓,表面有一个凹槽。
该凸轮的从动件根据凸轮轴的驱动器构件的线性运动而垂直运动。




6. 凸轮轴损坏的原因
凸轮轴故障的原因有很多。凸轮轴故障的主要原因如下:
· 由于气门弹簧压力错误。
· 因为凸轮桃尖磨损。
· 制动不足。
· 由于凸轮损坏。
· 由于凸轮轴的轴向间隙较大。
· 使用带有新凸轮的机油滤清器。
· 由于机械干扰,如密封干扰、弹簧圈卡滞、气门和活塞干扰、摇臂槽和螺钉干扰。
· 凸轮轴材料使用质量低。



7. 凸轮轴传动机构
凸轮轴通过曲轴获得驱动力。

曲轴通过不同的方式将动力传递给凸轮轴并驱动凸轮轴。

凸轮轴驱动机构如下:

1. 链传动
2. 齿轮传动
3. 皮带传动

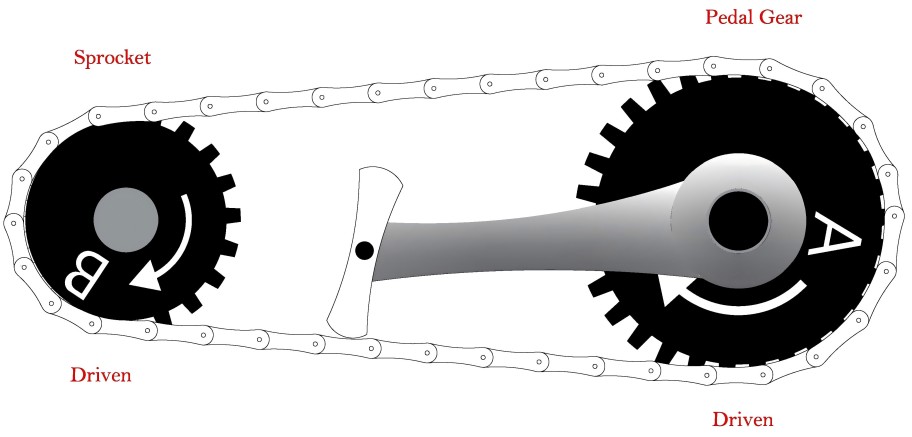

1) 链传动机构
        在该机构中,链轮用于将曲轴动力传递到凸轮轴。
        如果曲轴和凸轮轴之间的距离较大,则操作链传动机构。
        在该机构中,凸轮轴和曲轴沿同一方向移动。它使用链条张紧器来防止链条系统松动,因为松动的链条无法将足够的动力从曲轴传递到凸轮轴。

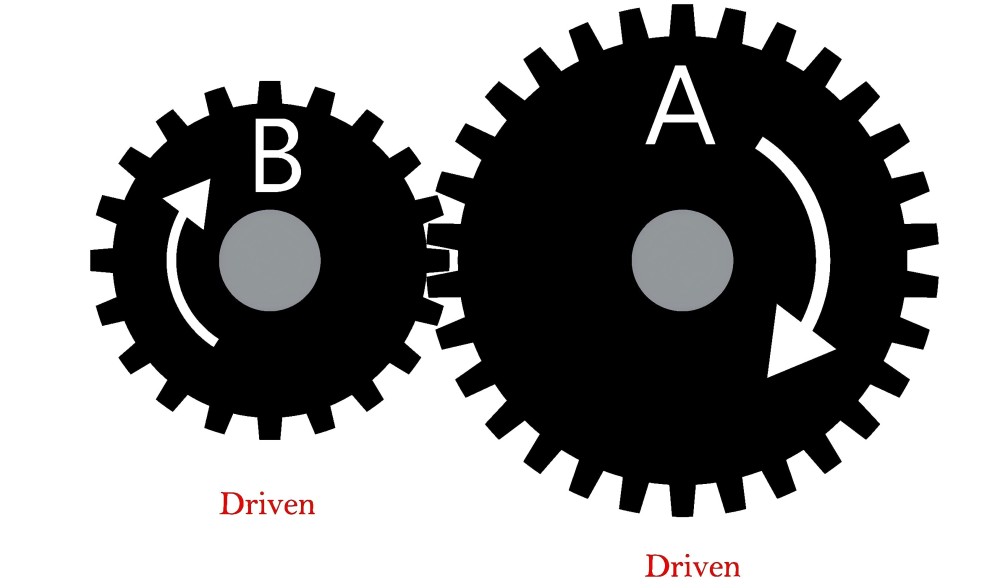

2) 齿轮传动机构
        齿轮传动机构用于曲轴和凸轮轴之间需要最小距离的地方。在这种机构中,齿轮传动方法用于将曲轴的动力传递给凸轮。
        在齿轮传动机构的情况下,曲轴的主动齿轮与凸轮轴的从动齿轮啮合(如右图所示)。当曲轴开始旋转时,它通过主动齿轮向凸轮轴传递动力。随着主动齿轮的旋转,它进一步旋转到从动齿轮,从而打开和关闭发动机的进气门和排气门。

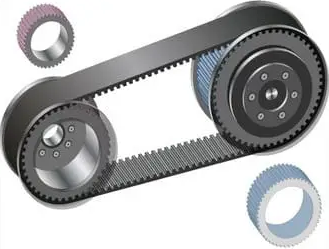

3) 皮带传动机构
        皮带传动机构的工作原理与链传动机构非常相似。这两种机构之间只有一点差异,皮带机构使用皮带将曲轴动力传递到凸轮轴,而链传动机构使用链条。







8. 常见问题解答部分
凸轮轴的功能是什么?
凸轮轴的主要功能是通过将曲轴的旋转运动转换为往复运动来打开发动机的进气门和排气门。

凸轮轴在哪个驱动机构上工作?
凸轮轴使用以下三种主要机构通过曲轴接收动力:
· 皮带传动机构
· 齿轮传动机构
· 链传动机构

为什么发动机中需要凸轮轴?
活塞式发动机没有凸轮轴就不能工作。机器需要一个凸轮轴来正确打开和关闭进气门和排气门.

凸轮轴的功能是什么?

凸轮轴的主要功能是通过将曲轴的旋转运动转换为往复运动来打开发动机的进气门和排气门。
凸轮轴控制着发动机的呼吸——它管理着空气燃料混合物进入气缸的燃烧和燃烧后废气的排出


凸轮轴有哪些应用?
在往复式发动机中,凸轮轴用于关闭和打开吸气阀和排气阀

凸轮轴损坏的迹象是什么?
1. 发动机熄火
2. 车辆无法启动
3. 车辆行驶缓慢
4. 气缸失火
5. 燃油经济性差
6. 发动机功率降低
7. 发动机机油中的金属碎屑
8. 检查发动机灯照明ams

凸轮轴有哪些零件?
· 凸轮凸角
· 基圆
· 凸轮轴端部
· 轴承/轴承轴颈
· 凸轮轴端部
· 升降机

凸轮轴故障的原因是什么?
· 润滑不足
· 制造业不佳
· 磨损
· 安装错误
· 机械超速
· 受污染的油
· 发动机过热


凸轮轴坏了,汽车能跑吗?
是的,你的车可以在凸轮轴不好的情况下行驶,但不建议这样做。凸轮轴对于打开和关闭发动机的气门至关重要,以允许吸入空气和燃料以及排出废气。如果凸轮轴损坏,可能会导致发动机性能不佳,甚至发动机故障。

请选择优质的凸轮轴工厂
